Datos del producto:
|
| Marca de las huellas: | YUEMI | Pumpas: | BOMBA DE GRUNDFOS |
|---|---|---|---|
| Utilización: | Desbalanceado | Diámetro del eje: | 12 mm |
| Sellado secundario: | Fkm | Estándar o no estándar: | Estándar |
| Palabras clave: | sello de la bomba | El tipo: | Primavera única |
| Resaltar: | SUS304 bomba de sellado mecánico Grundfos,Pompas de sellado mecánico de 12 mm,SUS304 sello mecánico de resorte único |
||

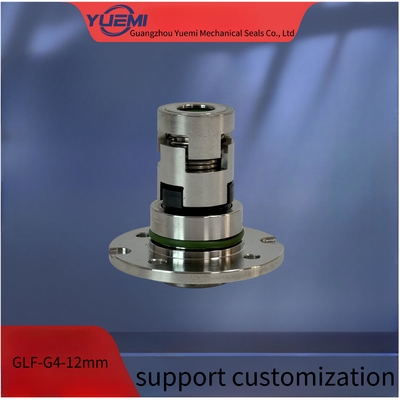

SUS304 Bombas de sellado mecánico de resorte único Grundfos GLF-G4-12mm
Grundfos GLF-G4-12mm 4R de acero inoxidable sello mecánico vertical de bomba de varias etapas con brida adecuado para 1/3/5 toneladas de agua
Parámetros técnicos
| Temperatura | -30°C ~ +200°C |
| presión | ≤1,2Mp a |
| Velocidad | No más de 10 m/s |
| Mediano | Ácido, alcalino, líquido corrosor inferior al medio |
Materiales
| Anillo giratorio |
SiC/VIT |
| Anillo estacionario |
Carbono/SiC/TC |
| Primavera | SUS304/SUS316 y sus derivados |
| Asiento fijo | SUS304/SUS316 y sus derivados |
| Sello secundario |
Fkm |
| Contenedor de anillo rotativo | SUS304/SUS316 y sus derivados |
Preparación:
1El diámetro exterior del eje está dentro de la tolerancia +-0,05 mm
2. Expulsión del eje < 0,1 mm
3. Flotación del extremo del eje < 0,13 mm
4No hay bordes afilados en el eje sobre el anillo o
Nota:
Durante la instalación, no rasque ni dañe el anillo. Si algo está dañado, póngase en contacto con nosotros para reemplazar uno nuevo.
Instalación en las estructuras:
1. El conjunto completo de sello del cartucho se limpia y pasa exactamente el examen de fugas antes de la venta.
2 La distancia de ajuste entre el sello y el eje es de dl h6 0.8El diámetro exterior del eje en la posición del tornillo debe ser 01 0.2 mm más pequeño,resistiendo el tornillo sobre-estirado.Lubricar el eje con aceite
3Coloque el sello del cartucho en la cámara de la bomba, luego:
A: Cuatro tornillos más apretados de las bridas, asegurando que el medio entre en el orificio "G" en la posición superior.
B: apretar los cuatro tornillos y colocar la funda del eje en el eje.
C: Quitar cuatro placas de calibración.
Desmonta el equipo.
D: Conectar el tubo de conducción medio con el orificio "G" para eliminar el calor de fricción y
enjuague la cámara de sellado cuando la bomba esté en funcionamiento.
Nota:
Para completar la instalación, giró el eje a mano para comprobar si las rotaciones no podían girar sin problemas, el sello había sido instalado incorrectamente.
Queremos cooperar sinceramente con los clientes para suministrar productos de alta calidad y servicios Creemos en establecer una larga y duradera relación de cooperación que es la clave para el éxito
