Datos del producto:
|
| Marca de las huellas: | YUEMI | Pumpas: | BOMBA DE GRUNDFOS |
|---|---|---|---|
| Función: | para bombas y compresores | Diámetro del eje: | Se aplicarán las siguientes medidas: |
| Resaltar: | SanLin sello mecánico de base cr 10,GLF sello mecánico Grundfos cr 10,SanLin 32 mm sello mecánico |
||

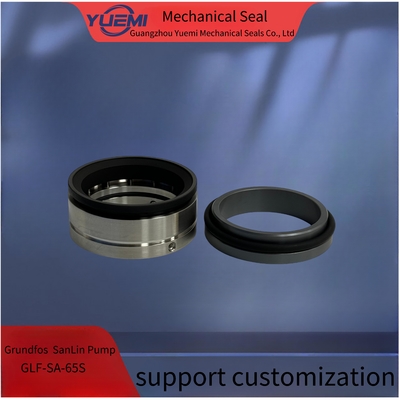

Descripción del producto:
sustitución de:
Apto para las series CR, CRN y CRI Sarlin Las bombas
Se aplicarán las siguientes medidas:
GLF-SA-L: 32MM; 38MM; 50MM; 65MM
|
Temperatura
|
-30 oC a 200 oC
|
|
Presión
|
Hasta 25 bar
|
|
Velocidad
|
Hasta 20 m/s
|
|
Permiso de flotación del juego final/axial
|
± 0,1 mm
|
|
Tamaño
|
32 mm; 38 mm; 50 mm; 65 mm |
|
Marca del producto
|
JR
|
|
En la cara
|
SiC,CAR,TC
|
|
El asiento
|
TC, SiC
|
|
El élastomero
|
Se aplicarán las siguientes medidas:
|
|
Primavera
|
Se trata de las siguientes:
|
|
Partes metálicas
|
Se trata de las siguientes:
|
Preparación:
1El diámetro exterior del eje está dentro de la tolerancia +-0,05 mm
2. Expulsión del eje < 0,1 mm
3. Flotación del extremo del eje < 0,13 mm
4No hay bordes afilados en el eje sobre el anillo o
Nota:
Durante la instalación, no rasque ni dañe el anillo. Si algo está dañado, póngase en contacto con nosotros para reemplazar uno nuevo.
Instalación en las estructuras:
1. El conjunto completo de sello del cartucho se limpia y pasa exactamente el examen de fugas antes de la venta.
2 La distancia de ajuste entre el sello y el eje es de dl h6 0.8El diámetro exterior del eje en la posición del tornillo debe ser 01 0.2 mm más pequeño,resistiendo el tornillo sobre-estirado.Lubricar el eje con aceite
3Coloque el sello del cartucho en la cámara de la bomba, luego:
A: Cuatro tornillos más apretados de las bridas, asegurando que el medio entre en el orificio "G" en la posición superior.
B: apretar los cuatro tornillos y colocar la funda del eje en el eje.
C: Quitar cuatro placas de calibración.
Desmonta el equipo.
D: Conectar el tubo de conducción medio con el orificio "G" para eliminar el calor de fricción y
enjuague la cámara de sellado cuando la bomba esté en funcionamiento.
Nota:
Para completar la instalación, giró el eje a mano para comprobar si las rotaciones no podían girar sin problemas, el sello había sido instalado incorrectamente.
