Datos del producto:
|
| Marca de las huellas: | YUEMI | Pumpas: | sello de la bomba |
|---|---|---|---|
| Función: | Pumpas | Utilización: | Es equilibrado |
| Diámetro del eje: | 560DA-45A, incluidos los demás | Sellado secundario: | NBR SIC SIC |
| Estándar o no estándar: | Estándar | Palabras clave: | sello de la bomba |
| El tipo: | Primavera única | El estilo: | Sello mecánico |
| Resaltar: | Sello Mecánico Ebara sumergible,560DA Sello mecánico de Ebara,Bombas de sellado mecánicas sumergibles |
||

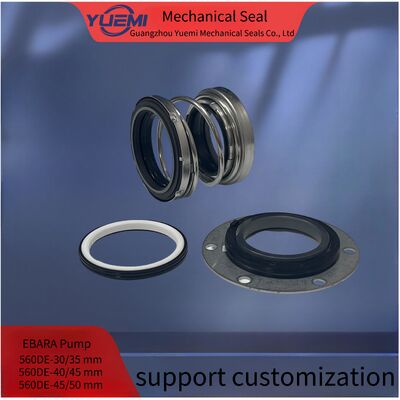

Combinación sumergible WQ EBARA Sello mecánico 560DA-45A para bomba de aguas residuales
Aplicación tabla de emparejamiento del modelo de bomba de agua
| Modelo | D1 | D2 | d3 | d7 | 8P | d9 | D1 | D2 | T. | L1 | L2 | L3 | H1 | H2 |
| 560DE-30 y demás | 30 | 35 | 47 | 50 | 63 | 73 | 48 | 53.7 | 60 | 48 | 8.5 | 5.5 | 16 | 12.5 |
| 560DE-40 y demás | 40 | 45 | 57 | 60 | 73 | 83 | 62 | 63.7 | 68 | 48 | 8.5 | 5.5 | 18 | 12.5 |
| 560DE-45 y demás | 45 | 50 | 62 | 67 | 80 | 90 | 66 | 69.4 | 78 | 50.5 | 10 | 5.5 | 17.5 | 12.5 |
Parámetros técnicos
| Temperatura | -30°C ~ +200°C |
| presión | ≤1Mp a |
| Velocidad | No más de 12 m/s |
| Mediano | bomba de aguas residuales |
Materiales
| Anillo giratorio | SIC CAR CE TC |
| Anillo estacionario |
SIC CAR CE TC |
| Primavera | SUS304/SUS316 y sus derivados |
| Asiento fijo | SUS304/SUS316 y sus derivados |
| Sello secundario |
Fkm/EPDM |
| Contenedor de anillo rotativo | SUS304/SUS316 y sus derivados |
Preparación:
1El diámetro exterior del eje está dentro de la tolerancia +-0,05 mm
2. Expulsión del eje < 0,1 mm
3. Flotación del extremo del eje < 0,13 mm
4No hay bordes afilados en el eje sobre el anillo o
Nota:
Durante la instalación, no rasque ni dañe el anillo. Si algo está dañado, póngase en contacto con nosotros para reemplazar uno nuevo.
Instalación en las estructuras:
1. El conjunto completo de sello del cartucho se limpia y pasa exactamente el examen de fugas antes de la venta.
2 La distancia de ajuste entre el sello y el eje es de dl h6 0.8El diámetro exterior del eje en la posición del tornillo debe ser 01 0.2 mm más pequeño,resistiendo el tornillo sobre-estirado.Lubricar el eje con aceite
3Coloque el sello del cartucho en la cámara de la bomba, luego:
A: Cuatro tornillos más apretados de las bridas, asegurando que el medio entre en el orificio "G" en la posición superior.
B: apretar los cuatro tornillos y colocar la funda del eje en el eje.
C: Quitar cuatro placas de calibración.
Desmonta el equipo.
D: Conectar el tubo de conducción medio con el orificio "G" para eliminar el calor de fricción y
enjuague la cámara de sellado cuando la bomba esté en funcionamiento.
Nota:
Para completar la instalación, giró el eje a mano para comprobar si las rotaciones no podían girar sin problemas, el sello había sido instalado incorrectamente.
