Datos del producto:
|
| Marca de las huellas: | YM | Diámetro del eje: | El CDLC-12 mm |
|---|---|---|---|
| Sellado secundario: | Los datos de las entidades de crédito | Palabras clave: | para el sello mecánico de Grundfos |
| El tipo: | El sello mecánico | ||
| Resaltar: | Sello del eje mecánico CDMF,Sello del eje mecánico de 12 mm,Sello mecánico de resorte múltiple CDMF |
||

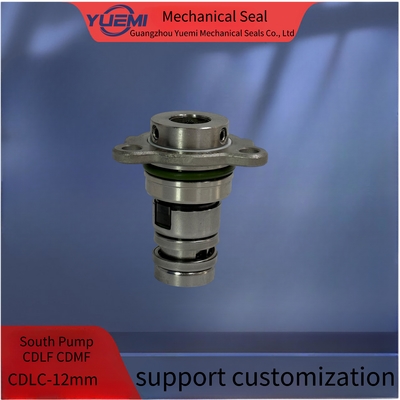

CNP CDLF CDMF Bomba de agua del sur Acero inoxidable Vertical bomba de varias etapas sello mecánico CDLC-12mm
Aplicación tabla de emparejamiento del modelo de bomba de agua
|
Modelo |
P | D | D1 | D2 | D3 | - ¿ Qué? | L1 | L2 |
| El CR-12 | 12 | 29 | 28.5 | 22.1 | 42 | 52.5 | 19 | 26.5 |
| El CR-16 | 16 | 34 | 33.5 | 27 | 47 | 56 | 20 | 29 |
| El CR-22 | 22 | 50 | / | 40.5 | / | 70.5 | 25.5 | 35 |
|
Temperatura
|
-20oC a 200oC, dependiendo del elastómero
|
|
Presión
|
Hasta 25 bar
|
|
Velocidad
|
Hasta 20 m/s
|
|
Tamaños
|
16 mm, 22 mm. ¿Qué quieres decir?
|
|
En la cara
|
Carbono, SiC, TC
|
|
El asiento
|
SiC, TC
|
|
O-anillos
|
En el caso de los productos fabricados en la Unión, el precio de venta de los productos incluidos en la muestra se fijará en el precio de venta de los productos fabricados en la Unión.
|
|
Primavera
|
Se trata de las siguientes:
|
|
Partes metálicas
|
Se trata de las siguientes:
|
Preparación:
1El diámetro exterior del eje está dentro de la tolerancia +-0,05 mm
2. Expulsión del eje < 0,1 mm
3. Flotación del extremo del eje < 0,13 mm
4No hay bordes afilados en el eje sobre el anillo o
Nota:
Durante la instalación, no rasque ni dañe el anillo. Si algo está dañado, póngase en contacto con nosotros para reemplazar uno nuevo.
Instalación en las estructuras:
1. El conjunto completo de sello del cartucho se limpia y pasa exactamente el examen de fugas antes de la venta.
2 La distancia de ajuste entre el sello y el eje es de dl h6 0.8El diámetro exterior del eje en la posición del tornillo debe ser 01 0.2 mm más pequeño,resistiendo el tornillo sobre-estirado.Lubricar el eje con aceite
3Coloque el sello del cartucho en la cámara de la bomba, luego:
A: Cuatro tornillos más apretados de las bridas, asegurando que el medio entre en el orificio "G" en la posición superior.
B: apretar los cuatro tornillos y colocar la funda del eje en el eje.
C: Quitar cuatro placas de calibración.
Desmonta el equipo.
D: Conectar el tubo de conducción medio con el orificio "G" para eliminar el calor de fricción y
enjuague la cámara de sellado cuando la bomba esté en funcionamiento.
Nota:
Para completar la instalación, giró el eje a mano para comprobar si las rotaciones no podían girar sin problemas, el sello había sido instalado incorrectamente.
