Datos del producto:
|
| Estructura: | primavera cónica | Reemplazo: | Reemplazo de serie |
|---|---|---|---|
| Utilización: | Desbalanceado | Modelo: | M37G G9 |
| Sellado secundario: | FKM CAR SIC TC | ||
| Resaltar: | M37G sello mecánico de carburo de silicio,Sello mecánico de carburo de silicio no en equilibrio,Empresa de sellos mecánicos M37G |
||

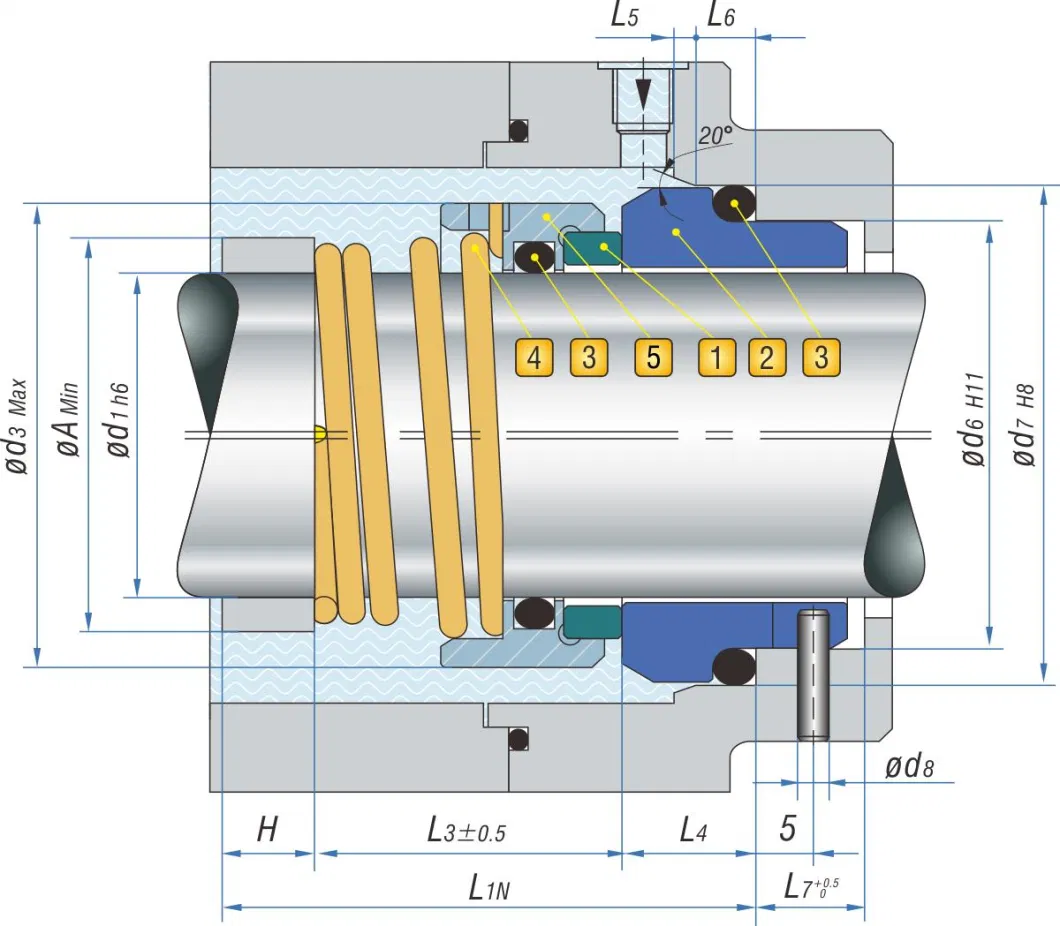

Tipo YM M37G Con un rendimiento fiable, una amplia gama de aplicaciones y características de instalación fáciles.YM M37G es el resorte cónico y O-anillo empujador construcción de sellos mecánicosEs ideal para su uso en la industria del papel, la industria del azúcar, la química y el petróleo, la industria de procesamiento de alimentos y el tratamiento de aguas residuales.
Preparación:
1El diámetro exterior del eje está dentro de la tolerancia +-0,05 mm
2. Expulsión del eje < 0,1 mm
3. Flotación del extremo del eje < 0,13 mm
4No hay bordes afilados en el eje sobre el anillo o
Nota:
Durante la instalación, no rasque ni dañe el anillo. Si algo está dañado, póngase en contacto con nosotros para reemplazar uno nuevo.
Instalación en las estructuras:
1. El conjunto completo de sello del cartucho se limpia y pasa exactamente el examen de fugas antes de la venta.
2 La distancia de ajuste entre el sello y el eje es de dl h6 0.8El diámetro exterior del eje en la posición del tornillo debe ser 01 0.2 mm más pequeño,resistiendo el tornillo sobre-estirado.Lubricar el eje con aceite
3Coloque el sello del cartucho en la cámara de la bomba, luego:
A: Cuatro tornillos más apretados de las bridas, asegurando que el medio entre en el orificio "G" en la posición superior.
B: apretar los cuatro tornillos y colocar la funda del eje en el eje.
C: Quitar cuatro placas de calibración.
Desmonta el equipo.
D: Conectar el tubo de conducción medio con el orificio "G" para eliminar el calor de fricción y
enjuague la cámara de sellado cuando la bomba esté en funcionamiento.
Nota:
Para completar la instalación, giró el eje a mano para comprobar si las rotaciones no podían girar sin problemas, el sello había sido instalado incorrectamente.
