Datos del producto:
|
| Marca de las huellas: | YUEMI | Función: | Bomba de agua |
|---|---|---|---|
| Utilización: | Desbalanceado | Diámetro del eje: | 25 mm ~ 130 mm |
| Sellado secundario: | FKM SIC SIC SIC SIC | Estándar o no estándar: | Estándar |
| Palabras clave: | sello de la bomba | El tipo: | Primavera única |
| El estilo: | Sello mecánico | ||
| Resaltar: | Sello mecánico medio OEM,GB104 Sello mecánico medio,Sello mecánico OEM sic |
||

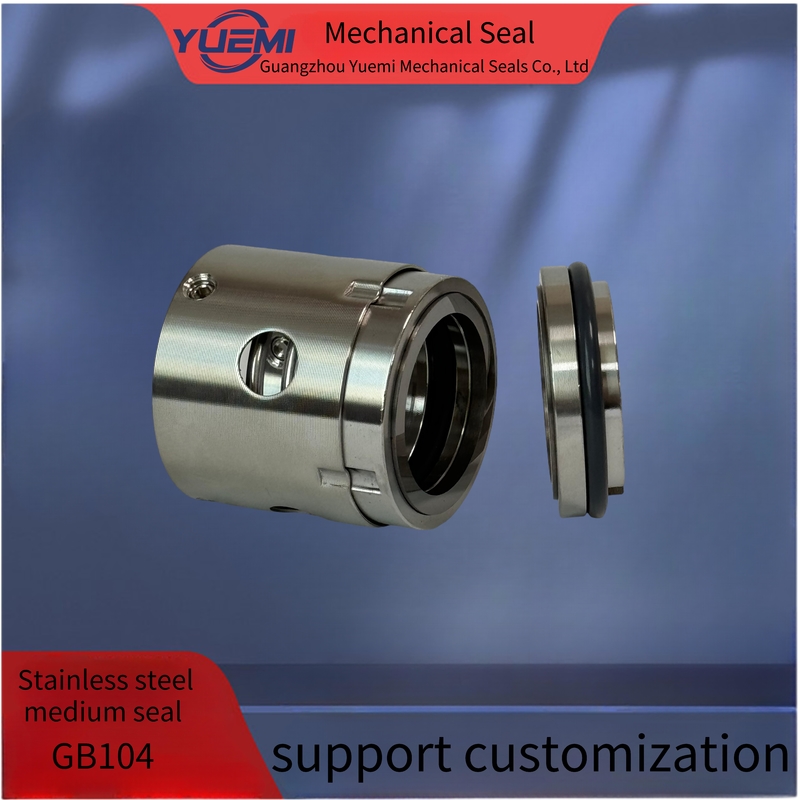

Sellos mecánicos de tamaño medio de acero inoxidable para bombas de agua químicas y industria de la fabricación de papel GB104
Sello único / desequilibrado / manija de conducción para conducción / independiente de la dirección de rotación
La serie es típica de la primavera de sello mecánico, con varios materiales y combinación de cara, con el fin de satisfacer
las diferentes exigencias.
Medios a sellar: agua, aceite, líquidos de corrosión media y otros medios, incluidos los gránulos sólidos
Presión en la cámara sellada: ≤ 1,0 MPa
Velocidad de rotación: ≤ 3000 r/min
(Velocidad lineal:≤ 20 m/s)
Temperatura en el martillo cerrado: 0°C~ +180°C ((FPM)
-30°C~+120°C (NBR) -40°C~+230°C (EPR)
-40°C~+230°C ((PTFE) -40°C~+230°C ((PTFE caucho de cubierta)
Cumplir con la norma JB/T 1472-94
| Específico |
d H6 |
D1
|
D1 H11 |
D2 H2O y H3O |
- ¿ Qué? |
L1 ± 05 |
L2 ± 05 |
L3 |
| 104-25 | 25 | 42 | 35.5 | 45 | 62 | 43 | 14 | 14 |
| 104-28 | 28 | 45 | 38.5 | 48 | 63 | 44 | 14 | 15 |
| 104 a 30 | 30 | 52 | 40.5 | 50 | 68 | 49 | 14 | 15 |
| 104 a 35 años | 35 | 57 | 45.5 | 55 | 70 | 51 | 14 | 17 |
| 104 a 40 | 40 | 62 | 50.5 | 60 | 73 | 54 | 14 | 20 |
| 104 a 45 | 45 | 67 | 55.5 | 65 | 79 | 60 | 14 | 25 |
| 104-50 | 50 | 72 | 60.5 | 70 | 82 | 63 | 14 | 28 |
| 104 a 55 años | 55 | 77 | 65.5 | 75 | 84 | 65 | 14 | 30 |
| Las demás | 60 | 82 | 70.5 | 80 | 84 | 65 | 14 | 30 |
| 104- 65 años | 65 | 92 | 80.5 | 90 | 96 | 74 | 17 | 35 |
| 104-70 | 70 | 97 | 85.5 | 97 | 101 | 76 | 19 | 37 |
| 104-75 | 75 | 102 | 90.5 | 102 | 101 | 76 | 19 | 37 |
| 104-80 | 80 | 107 | 95.5 | 107 | 106 | 81 | 19 | 42 |
| 104 a 85 | 85 | 112 | 100.5 | 112 | 107 | 82 | 19 | 42 |
| 104-90 | 90 | 117 | 105.5 | 117 | 108 | 83 | 19 | 43 |
| 104- 95 | 95 | 122 | 110.5 | 122 | 108 | 83 | 19 | 43 |
| 104-100 | 100 | 127 | 115.5 | 127 | 108 | 83 | 19 | 43 |
| 104-110 | 110 | 141 | 130.5 | 142 | 132 | 105 | 21 | 60 |
| 104-120 | 120 | 151 | 140.5 | 152 | 132 | 105 | 21 | 60 |
Parámetros técnicos
| Temperatura | -30°C ~ +200°C |
| presión | ≤2Mp a |
| Velocidad | No más de 10 m/s |
| Mediano | agua |
Materiales
| Anillo giratorio |
SiC/VIT |
| Anillo estacionario |
SiC/VIT |
| Primavera | SUS304/SUS316 y sus derivados |
| Asiento fijo | SUS304/SUS316 y sus derivados |
| Sello secundario |
Fkm/EPDM |
| Contenedor de anillo rotativo | SUS304/SUS316 y sus derivados |
Preparación:
1El diámetro exterior del eje está dentro de la tolerancia +-0,05 mm
2. Expulsión del eje < 0,1 mm
3. Flotación del extremo del eje < 0,13 mm
4No hay bordes afilados en el eje sobre el anillo o
Nota:
Durante la instalación, no rasque ni dañe el anillo. Si algo está dañado, póngase en contacto con nosotros para reemplazar uno nuevo.
Instalación en las estructuras:
1. El conjunto completo de sello del cartucho se limpia y pasa exactamente el examen de fugas antes de la venta.
2 La distancia de ajuste entre el sello y el eje es de dl h6 0.8El diámetro exterior del eje en la posición del tornillo debe ser 01 0.2 mm más pequeño,resistiendo el tornillo sobre-estirado.Lubricar el eje con aceite
3Coloque el sello del cartucho en la cámara de la bomba, luego:
A: Cuatro tornillos más apretados de las bridas, asegurando que el medio entre en el orificio "G" en la posición superior.
B: apretar los cuatro tornillos y colocar la funda del eje en el eje.
C: Quitar cuatro placas de calibración.
Desmonta el equipo.
D: Conectar el tubo de conducción medio con el orificio "G" para eliminar el calor de fricción y
enjuague la cámara de sellado cuando la bomba esté en funcionamiento.
Nota:
Para completar la instalación, giró el eje a mano para comprobar si las rotaciones no podían girar sin problemas, el sello había sido instalado incorrectamente.
