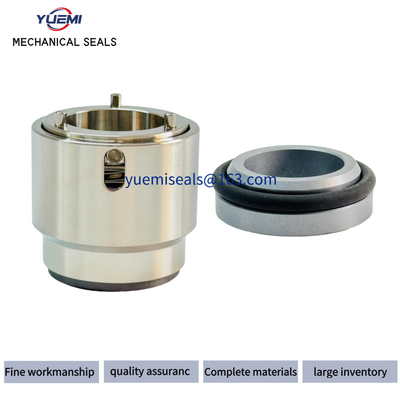

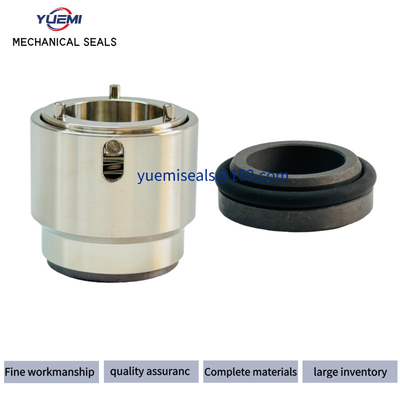

S.V. Xylem equilibrado ITT Lowara Sello mecánico de alta presión LOWARA-22-X

TIPO A 22 MM Sellos mecánicos para las bombas SV de tipo Lowara-22-X
1.YUEMI LWB-22 es idéntico a AES N-POLXB,Vulcan Tipo 822,Lowara 0022 323 00,Lowara0022 323 02. Es adecuado para las bombas de la serie Flygt PX33 FlygtPX46 Flygt PX66,Goulds GSV
2Nuestros sellos pueden reemplazar los sellos originales.
3.Aplicación: los sellos se utilizan principalmente en limpieza
agua, aguas residuales, aceite y otros fluidos moderadamente corrosivos, etc.

Parámetros técnicos

Materiales

Preparación:
1El diámetro exterior del eje está dentro de la tolerancia +-0,05 mm
2. Expulsión del eje < 0,1 mm
3. Flotación del extremo del eje < 0,13 mm
4No hay bordes afilados en el eje sobre el anillo o

Nota:
Durante la instalación, no rasque ni dañe el anillo. Si algo está dañado, póngase en contacto con nosotros para reemplazar uno nuevo.

Instalación en las estructuras:
1. El conjunto completo de sello del cartucho se limpia y pasa exactamente el examen de fugas antes de la venta. Para evitar daños, no desmontar y limpiar de nuevo las piezas antes de fijar.

2 La distancia de ajuste entre el sello y el eje es de dl h6 0.8El diámetro exterior del eje en la posición del tornillo debe ser 01 0.2 mm más pequeño,resistiendo el tornillo sobre-estirado.Lubricar el eje con aceite

3Coloque el sello del cartucho en la cámara de la bomba, luego:
A: Cuatro tornillos más apretados de las bridas, asegurando que el medio entre en el orificio "G" en la posición superior.

B: apretar los cuatro tornillos y colocar la funda del eje en el eje.
C: Quitar cuatro placas de calibración.
Desmonta el equipo.
D: Conectar el tubo de conducción medio con el orificio "G" para eliminar el calor de fricción y
enjuague la cámara de sellado cuando la bomba esté en funcionamiento.

Nota:
Para completar la instalación, giró el eje a mano para comprobar si las rotaciones no podían girar sin problemas, el sello había sido instalado incorrectamente.
