Datos del producto:
|
| Utilización: | Pompas y compresores | Sellado secundario: | PTEF CAR CE |
|---|---|---|---|
| Estándar o no estándar: | sello estándar | Especificación: | como requisito |
| Resaltar: | Sello mecánico de bomba de agua de plástico fluorado,WB2 Sello mecánico de la bomba de agua,Sellos de empuje de PTFE |
||
- ¿ Qué?
| D1 (mm) | Tamaño | D3 | D7 | D6 | L4 | L1 | L12 |
| 25 | 0250 | 60 | 60 | 47 | 27 | 42 | 45 |
| 30 | 0300 | 67 | 67 | 53 | 27 | 42 | 45 |
| 32 | 0320 | 69 | 64 | 50.7 | 27 | 42 | 45 |
| 35 | 0350 | 72 | 70 | 57 | 27 | 42 | 45 |
| 40 | 0400 | 78 | 76 | 62 | 26 | 42 | 45 |
| 45 | 0450 | 84 | 82 | 67 | 27 | 44 | 46 |
| 50 | 0500 | 88 | 86 | 72 | 27 | 46 | 46 |
| 55 | 0550 | 95 | 90 | 77 | 27 | 46 | 46 |
| 60 | 0600 | 100 | 95 | 82 | 27 | 46 | 46 |
| 65 | 0650 | 105 | 100 | 87 | 27 | 46 | 46 |
| Condiciones de funcionamiento: | |
| Temperatura: | -20 años.oChasta + 120oC |
| Presión: | ≤ 0,5 MPa |
| Velocidad: | No más de 10 m/s |
| Materiales para la fabricación: | |
| Anillo estacionario: | Q2, V2 |
| Anillo giratorio: | Teflo, Q2 |
| Sello secundario: | El Teflo |
| Cuadros y piezas metálicas: | F, G |
| Aplicaciones: | Ácido sulfúrico, ácido hidrocarburo, ácido fosfórico, ácido acético y ácido nítrico en diversos grados, etc. |

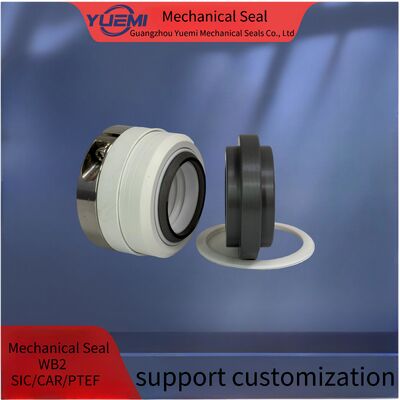

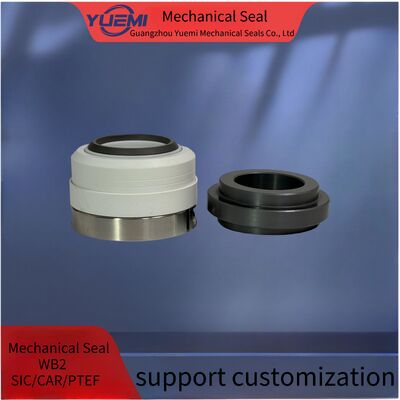

Sellos de PTFE 10t John Crane Sello mecánico para bomba de agua minieléctrica
YUEMI WB2 es idéntico a John grúa 10tmechanica mar
Preparación:
1El diámetro exterior del eje está dentro de la tolerancia +-0,05 mm
2. Expulsión del eje < 0,1 mm
3. Flotación del extremo del eje < 0,13 mm
4No hay bordes afilados en el eje sobre el anillo o
Nota:
Durante la instalación, no rasque ni dañe el anillo. Si algo está dañado, póngase en contacto con nosotros para reemplazar uno nuevo.
Instalación en las estructuras:
1. El conjunto completo de sello del cartucho se limpia y pasa exactamente el examen de fugas antes de la venta.
2 La distancia de ajuste entre el sello y el eje es de dl h6 0.8El diámetro exterior del eje en la posición del tornillo debe ser 01 0.2 mm más pequeño,resistiendo el tornillo sobre-estirado.Lubricar el eje con aceite
3Coloque el sello del cartucho en la cámara de la bomba, luego:
A: Cuatro tornillos más apretados de las bridas, asegurando que el medio entre en el orificio "G" en la posición superior.
B: apretar los cuatro tornillos y colocar la funda del eje en el eje.
C: Quitar cuatro placas de calibración.
Desmonta el equipo.
D: Conectar el tubo de conducción medio con el orificio "G" para eliminar el calor de fricción y
enjuague la cámara de sellado cuando la bomba esté en funcionamiento.
Nota:
Para completar la instalación, giró el eje a mano para comprobar si las rotaciones no podían girar sin problemas, el sello había sido instalado incorrectamente.
