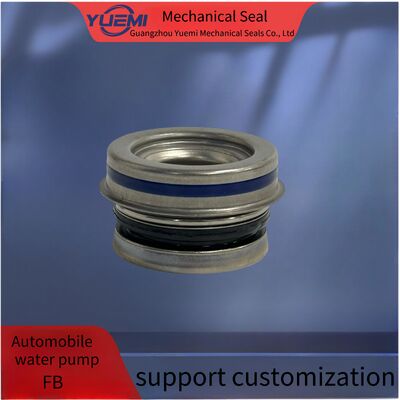

Datos del producto:
|
| Marca de las huellas: | YUEMI | Función: | Bomba de agua |
|---|---|---|---|
| Utilización: | Desbalanceado | Diámetro del eje: | 12 mm hasta 25,4 mm |
| Sellado secundario: | FKM SIC SIC | Estándar o no estándar: | Estándar |
| Palabras clave: | sello de la bomba | El tipo: | Primavera única |
| El estilo: | Sello mecánico | ||
| Resaltar: | Bombas de sellado mecánico para automóviles,Bombas de sellado mecánicas integradas,Sello mecánico de cartuchos para automóviles |
||
Presión: s0,3 MPa
Velocidad de rotación: s9000r/min
Temperatura: -30 °C a + 150 °C
Medio:Agua limpia, agua de mar, motor de gas y congelador
Anillo giratorio (cerámica/Sic)
Anillo de fijación ((Carbono/Carbono/Sic de plástico)
Sello secundario ((NBR/EPOM/HNBR/Fkm)
Cuadro de las partidas de los muelles 4 (SUS304 SU5316)
| Modelo | D1 | D2 | D3 | D7 | L1 | L4 |
| FB-12 | 12.0 | 30.00 | 35.0 | 25.0 | 9.3 | 8.0 |
| El número de unidades de producción | 12.0 | 38.10 | 43.7 | 25.0 | 9.3 | 8.0 |
| FB-12B | 12.0 | 00.0E | 35.0 | 25.0 | 9.1 | 6.0 |
|
Se trata de la FB-12C. |
12.0 | 30.00 | 35.0 | 25.0 | 7.5 | 8.0 |
| En el caso de los vehículos de motor | 12.0 | 36.50 | 41.0 | 25.0 | 9.3 | 8.0 |
| Se trata de la FB-12E. | 12.0 | 00.00 | 35.0 | 25.0 | 8.8 | 8.0 |
| En el caso de los vehículos de motor | 12.0 | 40.00 | 43.8 | 25.0 | 9.3 | 8.0 |
| FB-12H | 12.0 | 00.0E | 35.0 | 25.0 | 7.1 | 8.0 |
| El FB-12L | 12.0 | 33.40 | 38.0 | 25.0 | 10.6 | 6.7 |
| El FB-12.5 | 12.0 | 28.50 | 31.3 | 25.0 | 9.3 | 8.0 |
| El FB-13 | 13.0 | 00.0E | 35.0 | 25.0 | 9.3 | 8.0 |
| El FB-15 | 15.0 | 36.50 | 41.5 | 28.7 | 10.9 | 8.0 |
| En el caso de los vehículos de motor | 15.0 | 00.0E | 34.5 | 28.7 | 10.6 | 8.0 |
| FB-16 | 15.918 | 36.50 | 41.5 | 30.4 | 10.9 | 8.0 |
| En el caso de los vehículos de motor | 15.918 | 35.00 | 40.0 | 30.4 | 11.6 | 8.0 |
| Se trata de un producto de fabricación. | 15.918 | 38.10 | 43.5 | 30.4 | 10.9 | 8.0 |
| El FB-16.5 | 15.918 | 34.20 | 40.0 | 30.4 | 11.9 | 7.0 |
| FB-17 | 17.0 | 35.00 | 40.0 | 30.4 | 13.6 | 8.0 |
| FB-20 | 20.0 | 40.00 | 43.8 | 37.0 | 12.0 | 9.5 |
| En el caso de los productos de la categoría B. | 12.700 | 30.00 | 35.0 | 25.0 | 9.3 | 8.0 |
| En el caso de los productos de la clase B. | 15.875 | 36.50 | 41.5 | 30.4 | 10.9 | 8.0 |
| FB-3/4" | 19.050 | 40.00 | 43.8 | 37.0 | 12.0 | 9.5 |
| F1* | 25,400 | 50.80 | 56.0 | 42.5 | 11.0 | 13.2 |
| Tamaño del eje | 12 mm hasta 25,4 mm |
| El material | La cara:Carbono, SiC, TC El asiento: Cerámica, SiC, TC En el caso de los productos de la categoría N2O, el valor de los productos de la categoría N2O será el valor de los productos de la categoría N2O. Muelle: SS304, SS316 Otras piezas metálicas: SS304, SS316 |
| Capacidades de rendimiento |
Temperatura:-30°C a 200°C, dependiendo del material del anillo o Se aplicará el método de ensayo de la prueba de velocidad. |
Preparación:
1El diámetro exterior del eje está dentro de la tolerancia +-0,05 mm
2. Expulsión del eje < 0,1 mm
3. Flotación del extremo del eje < 0,13 mm
4No hay bordes afilados en el eje sobre el anillo o
Nota:
Durante la instalación, no rasque ni dañe el anillo. Si algo está dañado, póngase en contacto con nosotros para reemplazar uno nuevo.
Instalación en las estructuras:
1. El conjunto completo de sello del cartucho se limpia y pasa exactamente el examen de fugas antes de la venta.
2 La distancia de ajuste entre el sello y el eje es de dl h6 0.8El diámetro exterior del eje en la posición del tornillo debe ser 01 0.2 mm más pequeño,resistiendo el tornillo sobre-estirado.Lubricar el eje con aceite
3Coloque el sello del cartucho en la cámara de la bomba, luego:
A: Cuatro tornillos más apretados de las bridas, asegurando que el medio entre en el orificio "G" en la posición superior.
B: apretar los cuatro tornillos y colocar la funda del eje en el eje.
C: Quitar cuatro placas de calibración.
Desmonta el equipo.
D: Conectar el tubo de conducción medio con el orificio "G" para eliminar el calor de fricción y
enjuague la cámara de sellado cuando la bomba esté en funcionamiento.
Nota:
Para completar la instalación, giró el eje a mano para comprobar si las rotaciones no podían girar sin problemas, el sello había sido instalado incorrectamente.
