Datos del producto:
|
| Estructura: | Industria general | Utilización: | Desbalanceado |
|---|---|---|---|
| Diámetro del eje: | U191-1-7/8 | Aplicaciones recomendadas: | Pampas de aguas residuales, bombas químicas y bombas de proceso |
| Palabras clave: | sello de la bomba | ||
| Resaltar: | TC bombas de agua sello mecánico,FKM Bombas de agua Sello mecánico |
||
- ¿ Qué?

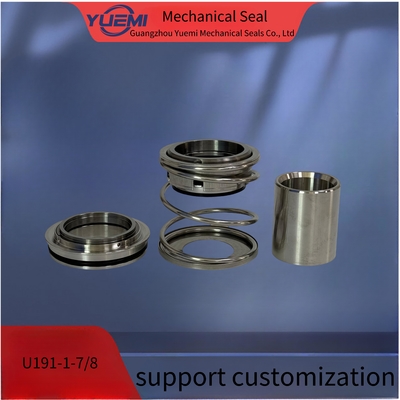

El sello YM® tipo U191 puede utilizarse en las bombas de la serie WECO-WSP GORMAN
Para las bombas de la serie GORMAN-T.
Para todas las bombas de la serie PRIME-S.
Parámetros técnicos
| Temperatura | -30°C ~ +200°C |
| presión | ≤1,2Mp a |
| Velocidad | No más de 10 m/s |
| Mediano | aguas residuales |
Materiales
| Anillo giratorio |
SiC/VIT |
| Anillo estacionario |
SiC/VIT |
| Primavera | SUS304/SUS316 y sus derivados |
| Asiento fijo | SUS304/SUS316 y sus derivados |
| Sello secundario |
Fkm/EPDM |
| Contenedor de anillo rotativo | SUS304/SUS316 y sus derivados |
Preparación:
1El diámetro exterior del eje está dentro de la tolerancia +-0,05 mm
2. Expulsión del eje < 0,1 mm
3. Flotación del extremo del eje < 0,13 mm
4No hay bordes afilados en el eje sobre el anillo o
Nota:
Durante la instalación, no rasque ni dañe el anillo. Si algo está dañado, póngase en contacto con nosotros para reemplazar uno nuevo.
Instalación en las estructuras:
1. El conjunto completo de sello del cartucho se limpia y pasa exactamente el examen de fugas antes de la venta.
2 La distancia de ajuste entre el sello y el eje es de dl h6 0.8El diámetro exterior del eje en la posición del tornillo debe ser 01 0.2 mm más pequeño,resistiendo el tornillo sobre-estirado.Lubricar el eje con aceite
3Coloque el sello del cartucho en la cámara de la bomba, luego:
A: Cuatro tornillos más apretados de las bridas, asegurando que el medio entre en el orificio "G" en la posición superior.
B: apretar los cuatro tornillos y colocar la funda del eje en el eje.
C: Quitar cuatro placas de calibración.
Desmonta el equipo.
D: Conectar el tubo de conducción medio con el orificio "G" para eliminar el calor de fricción y
enjuague la cámara de sellado cuando la bomba esté en funcionamiento.
Nota:
Para completar la instalación, giró el eje a mano para comprobar si las rotaciones no podían girar sin problemas, el sello había sido instalado incorrectamente.
