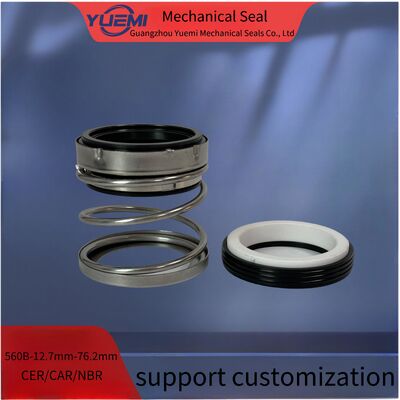

Datos del producto:
|
| El tipo: | Sellos de caucho | Función: | Pumpas |
|---|---|---|---|
| Utilización: | Desbalanceado | Diámetro del eje: | 0.5-3" mm |
| En la cara: | NBR CA CE | Palabras clave: | El sello de la columna de elastómeros |
| Resaltar: | Sello mecánico de la bomba de agua NBR,CA Sello mecánico de la bomba de agua,CE Sello mecánico de la bomba de agua |
||
Aplicación tabla de emparejamiento del modelo de bomba de agua
| Modelo | D1 (de pulgadas) | d3 | d6 | d7 | 11 | 13 |
| 560B-3/8" | 9.525 | 23.5 | 14.3 | 22.23 | 28.6 | 7.9 |
| 560B-1/2" es el tamaño de la caja. | 12.700 | 26 | 17.5 | 25.4 | 28.6 | 7.9 |
| 560B-5/8" | 15.875 | 30 | 20.6 | 31.75 | 32.5 | 10.3 |
| 560B-3/4" | 19.050 | 32.5 | 23.8 | 34.93 | 32.5 | 10.3 |
| 560B-7/8" | 22.225 | 37.5 | 27.0 | 38.1 | 34.1 | 10.3 |
| 560B-1" | 25.400 | 44 | 30.2 | 41.28 | 36.5 | 11.1 |
| 560B-1-1/8" | 28.575 | 48 | 33.3 | 44.45 | 38.1 | 11.1 |
| 560B-1-1/4" | 31.750 | 50 | 36.5 | 47.63 | 38.1 | 11.1 |
| 560B-1-3/8" | 34.925 | 54.5 | 39.7 | 50.8 | 39.7 | 11.1 |
| 560B-1-1/2" | 38.100 | 58.5 | 42.9 | 53.98 | 39.7 | 11.1 |
| 560B-1-5/8" | 41.275 | 64 | 46 | 60.33 | 47.6 | 12.7 |
| 560B-1-3/4" | 44.450 | 67 | 49.2 | 63.5 | 47.6 | 12.7 |
| 560B-1-7/8" | 47.625 | 71 | 52.4 | 66.68 | 50.8 | 12.7 |
| 560B-2" | 50.800 | 73.5 | 55.6 | 69.85 | 50.8 | 12.7 |
| 560B-2-1/8" | 53.975 | 75.6 | / | 76.2 | 57.2 | 14.3 |
| 560B-2-1/4" | 57.150 | 80 | 65 | 79.38 | 57.2 | 14.3 |
| 560B-2-3/8" | 60.325 | 79.6 | / | 82.55 | 57.2 | 14.3 |
| 560B-2-1/2" | 63.500 | 84.9 | 70 | 85.73 | 60.3 | 14.3 |
| 560B-2-5/8" es el tamaño de la caja. | 66.675 | 84.6 | / | 85.725 | 65.1 | 15.9 |
| 560B-2-3/4" | 69.850 | 93 | / | 88.9 | 65.1 | 15.9 |
| 560B-3" y | 76.200 | 102 | / | 98.425 | 68.3 | 15.9 |
Condiciones de funcionamiento
| Presión: ≤ 0,8Mpa |
| Velocidad de rotación: ≤ 10 m/s |
| Temperatura: ≤ 40 ~ 150 °C |
| Aplicaciones: |
| Aceite, agua y líquidos corrosivos generales. Uso en bombas de refrigeración automática, bombas centrífugas, bombas sumergibles y bombas industriales generales. |
| Característica de diseño: |
| La característica de autoaliniación de resorte de bobina única no obstructiva compensa el exceso de eje. Adecuado para muchas especificaciones y diseños. |
El material:
| 1 | Anillo estacionario | El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido de carbono. |
| 2 | Anillo giratorio | El carbono/SiC/TC/SUS304 |
| 3 | Sello secundario | Se aplicará el procedimiento siguiente: |
| 4 | Las demás piezas | SUS304/SUS316L, incluidos los demás productos |
Preparación:
1El diámetro exterior del eje está dentro de la tolerancia +-0,05 mm
2. Expulsión del eje < 0,1 mm
3. Flotación del extremo del eje < 0,13 mm
4No hay bordes afilados en el eje sobre el anillo o
Nota:
Durante la instalación, no rasque ni dañe el anillo. Si algo está dañado, póngase en contacto con nosotros para reemplazar uno nuevo.
Instalación en las estructuras:
1. El conjunto completo de sello del cartucho se limpia y pasa exactamente el examen de fugas antes de la venta.
2 La distancia de ajuste entre el sello y el eje es de dl h6 0.8El diámetro exterior del eje en la posición del tornillo debe ser 01 0.2 mm más pequeño,resistiendo el tornillo sobre-estirado.Lubricar el eje con aceite
3Coloque el sello del cartucho en la cámara de la bomba, luego:
A: Cuatro tornillos más apretados de las bridas, asegurando que el medio entre en el orificio "G" en la posición superior.
B: apretar los cuatro tornillos y colocar la funda del eje en el eje.
C: Quitar cuatro placas de calibración.
Desmonta el equipo.
D: Conectar el tubo de conducción medio con el orificio "G" para eliminar el calor de fricción y
enjuague la cámara de sellado cuando la bomba esté en funcionamiento.
Nota:
Para completar la instalación, giró el eje a mano para comprobar si las rotaciones no podían girar sin problemas, el sello había sido instalado incorrectamente.
