Datos del producto:
|
| Diámetro del eje: | 12 mm ~ 70 mm | Sellado secundario: | NBR CA CE,SIC y SIC |
|---|---|---|---|
| Entrega: | Tiempo de entrega más rápido | El tipo: | Primavera única |
| El estilo: | Sello mecánico | ||
| Resaltar: | Sello mecánico de la bomba de alcantarillado sumergible,Sello mecánico de Ebara Tsurumi,sello mecánico del extremo doble |
||
Aplicación tabla de emparejamiento del modelo de bomba de agua
560D-14 ~ 16
560D-18 ~ 50
| Modelo | D1 (mm) D3 | d7 | El 1 | - ¿Por qué? | - ¿Qué es eso? | |
|
560D-14 y otros 560D-15 y sus derivados 560D-16 y sus derivados 560D-18 y sus derivados 560D-19 560D-20 560D-25 560D-30: el número de las máquinas 560D-35 560D-40: el nombre de la empresa. 560D-45 560D-50: las demás |
14 15 16 18 19 20 25 30 35 40 45 50 |
30 30 30 35 35 38 44 50 58 64 66 72 |
30 30 30 38 38 44 50 57 64 70 70 80 |
37 37 37 49 49 49 51 59 61 64 65 69 |
5 5 5 7 7 7 7 9 6 11 10 10 |
5 5 5 10 10 7 7 8 9 9 9 9 |

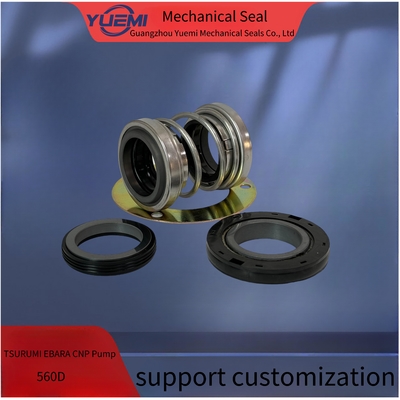

YM560D es la construcción de sellos mecánicos de doble cara, diseño de glándula fija en el interior del asiento estacionario, que puede mejorar el rango de presión de trabajo de los sellos.Se utiliza ampliamente en equipos de rotación de aguas residuales, medios de barro
Cara doble, desequilibrado, gran arreglo de resorte
Diseño de glándula fija en el interior del asiento fijo
Diseño especial en el anillo primario y la parte metálica
Preparación:
1El diámetro exterior del eje está dentro de la tolerancia +-0,05 mm
2. Expulsión del eje < 0,1 mm
3. Flotación del extremo del eje < 0,13 mm
4No hay bordes afilados en el eje sobre el anillo o
Nota:
Durante la instalación, no rasque ni dañe el anillo. Si algo está dañado, póngase en contacto con nosotros para reemplazar uno nuevo.
Instalación en las estructuras:
1. El conjunto completo de sello del cartucho se limpia y pasa exactamente el examen de fugas antes de la venta.
2 La distancia de ajuste entre el sello y el eje es de dl h6 0.8El diámetro exterior del eje en la posición del tornillo debe ser 01 0.2 mm más pequeño,resistiendo el tornillo sobre-estirado.Lubricar el eje con aceite
3Coloque el sello del cartucho en la cámara de la bomba, luego:
A: Cuatro tornillos más apretados de las bridas, asegurando que el medio entre en el orificio "G" en la posición superior.
B: apretar los cuatro tornillos y colocar la funda del eje en el eje.
C: Quitar cuatro placas de calibración.
Desmonta el equipo.
D: Conectar el tubo de conducción medio con el orificio "G" para eliminar el calor de fricción y
enjuague la cámara de sellado cuando la bomba esté en funcionamiento.
Nota:
Para completar la instalación, giró el eje a mano para comprobar si las rotaciones no podían girar sin problemas, el sello había sido instalado incorrectamente.
