Datos del producto:
|
| Función: | Bomba de agua | Diámetro del eje: | EA520 |
|---|---|---|---|
| Sellado secundario: | Las condiciones de las pruebas de seguridad se determinarán en el anexo III. | Palabras clave: | La bomba de agua de Bellows |
| Resaltar: | Sello mecánico de bomba de agua personalizado,EA520 Sello mecánico de bomba de agua,EA520 fuelle de sellado mecánico |
||

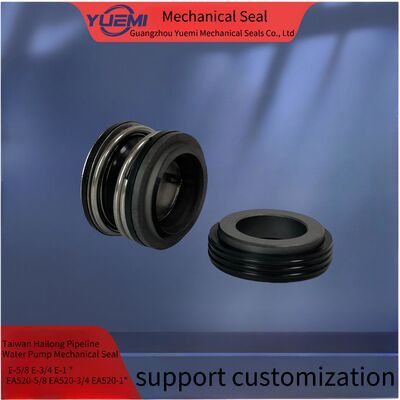

Se trata de una bomba de agua con sello mecánico E-5/8 E-3/4 E-1
| Modelo | D1 (de pulgadas) | d7 | d3 | d6 | D2 | 11 | 13 |
| E-5/16" | 7.925 | 25.400 | 27.00 | 16.00 | 20.63 | 24.60 | 8.0 |
| E-3/8" | 9.520 | 22.225 | 23.80 | 14.30 | 17.42 | 22.22 | 6.2 |
| E-1/2" es el número de | 12.700 | 25.400 | 26.97 | 17.45 | 20.63 | 22.80 | 6.2 |
| E-5/8" | 15.875 | 30.100 | 30.94 | 20.63 | 23.80 | 26.50 | 8.7 |
| E-5/8 "H | 15.875 | 31.750 | 30.94 | 20.63 | 23.80 | 30.00 | 10.3 |
| E-5/8"K | 15.875 | 31.750 | 30.94 | 20.63 | 23.80 | 28.50 | 10.3 |
| E-3/4 "H | 19.050 | 34.925 | 34.11 | 23.80 | 26.87 | 30.00 | 10.3 |
| E-3/4 "C | 19.050 | 34.925 | 34.11 | 23.80 | 26.87 | 28.50 | 10.3 |
| El E-1" | 25.400 | 41.275 | 42.85 | 30.15 | 33.33 | 31.73 | 11.1 |
| - ¿Qué es eso? | 28.575 | 44.45 | 46.00 | 33.50 | 36.50 | 31.75 | 11.1 |
Parámetros técnicos
| Temperatura | -30°C ~ +200°C |
| presión | ≤2Mp a |
| Velocidad | No más de 10 m/s |
| Mediano | agua |
Materiales
| Anillo giratorio | SiC/VIT |
| Anillo estacionario | SiC/VIT |
| Primavera | SUS304/SUS316 y sus derivados |
| Asiento fijo | SUS304/SUS316 y sus derivados |
| Sello secundario | Fkm/EPDM |
| Contenedor de anillo rotativo | SUS304/SUS316 y sus derivados |
Preparación:
1El diámetro exterior del eje está dentro de la tolerancia +-0,05 mm
2. Expulsión del eje < 0,1 mm
3. Flotación del extremo del eje < 0,13 mm
4No hay bordes afilados en el eje sobre el anillo o
Nota:
Durante la instalación, no rasque ni dañe el anillo. Si algo está dañado, póngase en contacto con nosotros para reemplazar uno nuevo.
Instalación en las estructuras:
1. El conjunto completo de sello del cartucho se limpia y pasa exactamente el examen de fugas antes de la venta.
2 La distancia de ajuste entre el sello y el eje es de dl h6 0.8El diámetro exterior del eje en la posición del tornillo debe ser 01 0.2 mm más pequeño,resistiendo el tornillo sobre-estirado.Lubricar el eje con aceite
3Coloque el sello del cartucho en la cámara de la bomba, luego:
A: Cuatro tornillos más apretados de las bridas, asegurando que el medio entre en el orificio "G" en la posición superior.
B: apretar los cuatro tornillos y colocar la funda del eje en el eje.
C: Quitar cuatro placas de calibración.
Desmonta el equipo.
D: Conectar el tubo de conducción medio con el orificio "G" para eliminar el calor de fricción y
enjuague la cámara de sellado cuando la bomba esté en funcionamiento.
Nota:
Para completar la instalación, giró el eje a mano para comprobar si las rotaciones no podían girar sin problemas, el sello había sido instalado incorrectamente.
