Datos del producto:
|
| Sku: | 1527 | Sellado secundario: | Fkm SIC TC y sus componentes |
|---|---|---|---|
| Primavera: | SS304, SS316 | Estructura: | Primavera paralela |
| Resaltar: | 1527 Sello mecánico de bomba de agua,Sello mecánico de la bomba de agua Fkm,1527 sello mecánico de carbono |
||

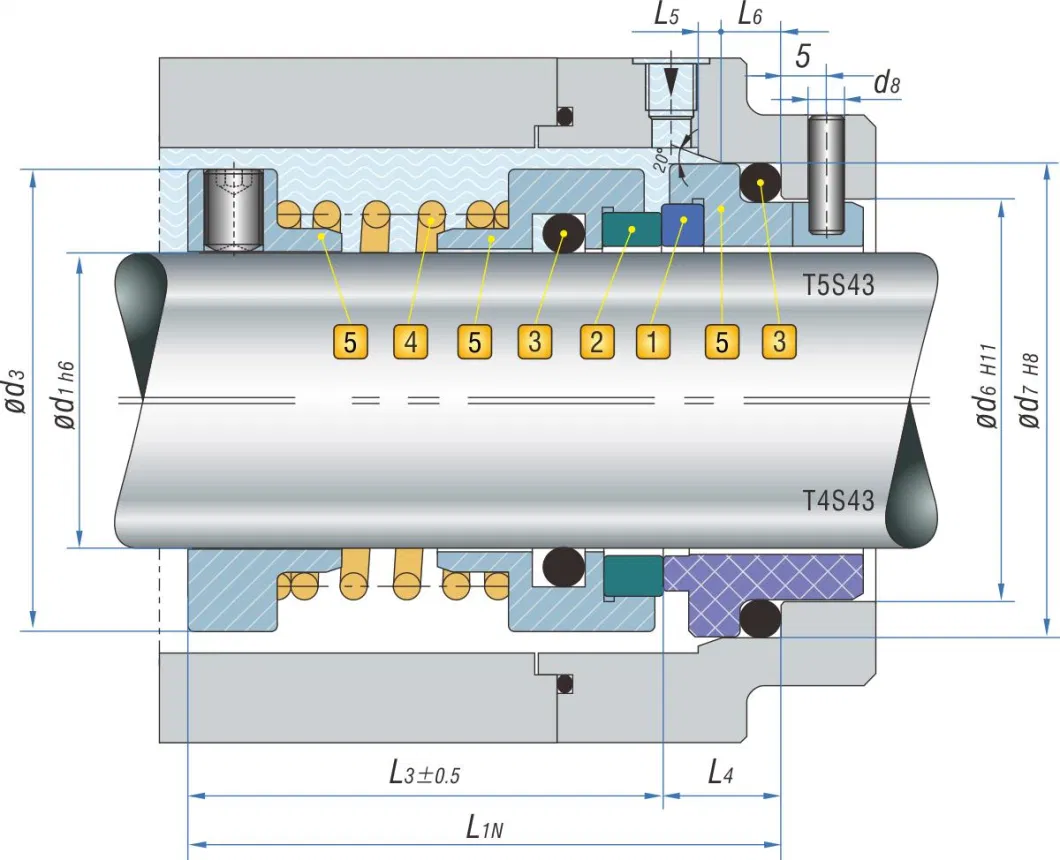

Serie YM1527, accionado por resorte, dependiendo de la dirección de rotación del eje puede funcionar en el sentido de las agujas del reloj o en sentido contrario.Ofreciendo varios anillos rotativos diferentes y material de sellado auxiliar para satisfacer diferentes condiciones de usoSe utiliza ampliamente en la industria marina, textil, de pulpa y papel, de compresores de refrigeración y de tratamiento de aguas residuales.
Preparación:
1El diámetro exterior del eje está dentro de la tolerancia +-0,05 mm
2. Expulsión del eje < 0,1 mm
3. Flotación del extremo del eje < 0,13 mm
4No hay bordes afilados en el eje sobre el anillo o
Nota:
Durante la instalación, no rasque ni dañe el anillo. Si algo está dañado, póngase en contacto con nosotros para reemplazar uno nuevo.
Instalación en las estructuras:
1. El conjunto completo de sello del cartucho se limpia y pasa exactamente el examen de fugas antes de la venta.
2 La distancia de ajuste entre el sello y el eje es de dl h6 0.8El diámetro exterior del eje en la posición del tornillo debe ser 01 0.2 mm más pequeño,resistiendo el tornillo sobre-estirado.Lubricar el eje con aceite
3Coloque el sello del cartucho en la cámara de la bomba, luego:
A: Cuatro tornillos más apretados de las bridas, asegurando que el medio entre en el orificio "G" en la posición superior.
B: apretar los cuatro tornillos y colocar la funda del eje en el eje.
C: Quitar cuatro placas de calibración.
Desmonta el equipo.
D: Conectar el tubo de conducción medio con el orificio "G" para eliminar el calor de fricción y
enjuague la cámara de sellado cuando la bomba esté en funcionamiento.
Nota:
Para completar la instalación, giró el eje a mano para comprobar si las rotaciones no podían girar sin problemas, el sello había sido instalado incorrectamente.
