Datos del producto:
|
| Tipo de sello: | Sello M37G | Servicio adicional: | El OEM es agradable |
|---|---|---|---|
| Aplicación: | Pampas de agua, bombas centrífugas y bombas sumergibles | Sello de la bomba Esco: | Foca de primavera con manga y sombreado |
| Anillo inmóvil: | cerámica/sic/tc | Servicio: | Servicio de OEM |
| Resaltar: | Sello del eje mecánico de la bomba de agua,M37g Sello del eje mecánico de resorte único,M37 Sello del eje mecánico de resorte único |
||
Los resorts de sellado mecánico, disponibles en una amplia variedad de elastómeros, permiten manejar prácticamente cualquier fluido industrial.Todos los componentes se mantienen unidos por un anillo en un diseño de construcción unificado y se pueden reparar fácilmente en el sitio.
Sellos mecánicos de alta calidad
Descripción:
sustitución de:
Para bombas industriales

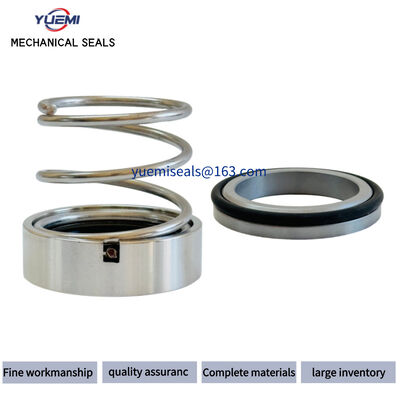

Sello M37/M37G
1Condiciones de funcionamiento:
Temperatura: -20 oC a +180 oC
Presión: ≤ 1,0 MPa
Velocidad: ≤ 15 m/s
2. Materiales:
Anillo estacionario: cerámica, carburo de silicio, TC, carbono
Anillo giratorio: carbono, carburo de silicio, acero
Sello secundario: NBR, EPDM, Viton
Muelles y piezas metálicas: acero
3Tipo de asiento:
Estándar: G9
Alternativa: G6, G4, G13
4Aplicaciones: agua limpia, aguas residuales, aceite y otros fluidos moderadamente corrosivos
| Condiciones de funcionamiento: | |
| Temperatura: | - 50 añosoChasta +200oC |
| Presión: | No más de 1 MPa |
| Velocidad: | No más de 20 m/s |
| Materiales para la fabricación: | Síg/síg |
| Anillo estacionario: | Q2, B, U2 |
| Anillo giratorio: | U22, Q22 |
| Sello secundario: | P, E, V, Aflas |
| Cuadros y piezas metálicas: | F, G |
| Aplicaciones: | Agua limpia, aguas residuales, petróleo y otros fluidos moderadamente corrosivos |
| -M37G Dimensiones ((mm) | |||||||||
| Tamaño | d | D3 | D6 | D7 | D8 | L3 | L31 | L4 | L8 |
| 10 | 10.0 | 20.0 | 17.0 | 21.0 | 3.0 | 16.9 | - | 10.0 | 17.5 |
| 12 | 12.0 | 220 | 19.0 | 23.0 | 3.0 | 17.4 | - | 10.0 | 17.5 |
| 14 | 14.0 | 24.0 | 21.0 | 25.0 | 3.0 | 17.4 | 16.5 | 10.0 | 17.5 |
| 16 | 16.0 | 26.0 | 23.0 | 27.0 | 3.0 | 19.5 | 16.5 | 10.0 | 17.5 |
| 18 | 18.0 | 31.0 | 27.0 | 33.0 | 3.0 | 20.5 | 18.0 | 11.5 | 19.5 |
| 20 | 20.0 | 34.0 | 29.0 | 35.0 | 3.0 | 22.0 | 19.0 | 11.5 | 19.5 |
| 22 | 22.0 | 36.0 | 31.0 | 37.0 | 3.0 | 23.5 | 20.5 | 11.5 | 19.5 |
| 24 | 24.0 | 38.0 | 33.0 | 39.0 | 3.0 | 25.0 | 22.0 | 11.5 | 19.5 |
| 25 | 25.0 | 39.0 | 34.0 | 40.0 | 3.0 | 26.5 | 23.5 | 11.5 | 19.5 |
| 28 | 28.0 | 42.0 | 37.0 | 43.0 | 3.0 | 26.5 | 24.5 | 11.5 | 19.5 |
| 30 | 30.0 | 44.0 | 39.0 | 45.0 | 3.0 | 25.0 | 24.5 | 11.5 | 19.5 |
| 32 | 32.0 | 46.0 | 42.0 | 48.0 | 3.0 | 28.5 | 28.0 | 11.5 | 19.5 |
| 33 | 33.0 | 47.0 | 42.0 | 48.0 | 3.0 | - | - | 11.5 | 19.5 |
| 35 | 35.0 | 49.0 | 44.0 | 50.0 | 3.0 | 28.5 | 28.0 | 11.5 | 19.5 |
| 38 | 38.0 | 54.0 | 49.0 | 56.0 | 4.0 | 32.2 | 31.0 | 14.0 | 220 |
| 40 | 40.0 | 56.0 | 51.0 | 58.0 | 4.0 | 34.7 | 34.0 | 14.0 | 22.0 |
| 43 | 43.0 | 59.0 | 54.0 | 61.0 | 4.0 | - | - ¿Qué quieres decir? | 14.0 | 22.0 |
| 45 | 45.0 | 61.0 | 56.0 | 63.0 | 4.0 | 39.2 | 36.5 | 14.0 | 22.0 |
| 48 | 48.0 | 64.0 | 59.0 | 66.0 | 4.0 | 44.7 | 42.0 | 14.0 | 220 |
| 50 | 50.0 | 66.0 | 62.0 | 70.0 | 4.0 | 45.7 | 43.0 | 15.0 | 23.0 |
| 53 | 53.0 | 0.69 | 65.0 | 73.0 | 4.0 | - | - | 15.0 | 23.0 |
| 55 | 55.0 | 71.0 | 67.0 | 75.0 | 4.0 | 49.0 | 47.0 | 15.0 | 23.0 |
| 58 | 58.0 | 78.0 | 70.0 | 78.0 | 4.0 | 52.0 | 50.0 | 15.0 | 23.0 |
| 60 | 60.0 | 79.0 | 720 | 80.0 | 4.0 | 53.0 | 51.0 | 15.0 | 23.0 |
| 63 | 63.0 | 83.0 | 75.0 | 83.0 | 4.0 | - | - ¿Qué quieres decir? | 15.0 | 23.0 |
| 65 | 65.0 | 85.0 | 77.0 | 85.0 | 4.0 | 54.3 | 52.0 | 15.0 | 23.0 |
| 68 | 68.0 | 88.0 | 81.0 | 90.0 | 4.0 | 55.3 | 52.7 | 18.0 | 26.0 |
| 70 | 70.0 | 90.0 | 83.0 | 92.0 | 4.0 | 56.3 | 54.0 | 18.0 | 26.0 |
| 75 | 75.0 | 98.0 | 88.0 | 97.0 | 4.0 | 56.3 | 54.0 | 18.0 | 26.0 |
| 80 | 80.0 | 103.0 | 95.0 | 105.0 | 4.0 | 59.3 | 58.0 | 18.2 | 26.2 |
