Datos del producto:
|
| Sello de la bomba de Franklin: | Sello del motor | Tipo de producto: | Muestra de las características de los productos |
|---|---|---|---|
| Palabra clave: | Sello mecánico | Producción de equipos: | la cena |
| Anillo inmóvil: | Tc, carburo de silicio | Para: | Sello para automóviles |
| Anillo rotatorio: | Carbono, carburo de silicio, Tc | ||
| Resaltar: | M74 Sello de la bomba química,M74D Sello de la bomba química,Sello de la bomba química de resorte único |
||
Para pozos simples
Sello doble
Desbalanceado
Muchos resortes giratorios
Independiente de la dirección de rotación
Concepto de sello basado en la gama M7
Variante con tornillo de bombeo disponible (M74F-D)

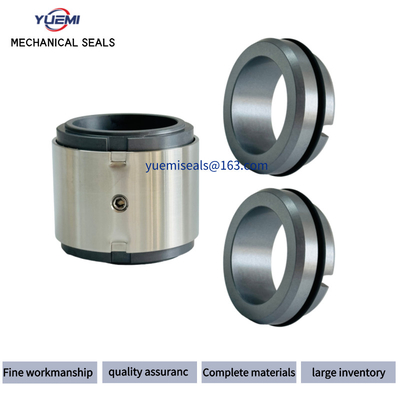

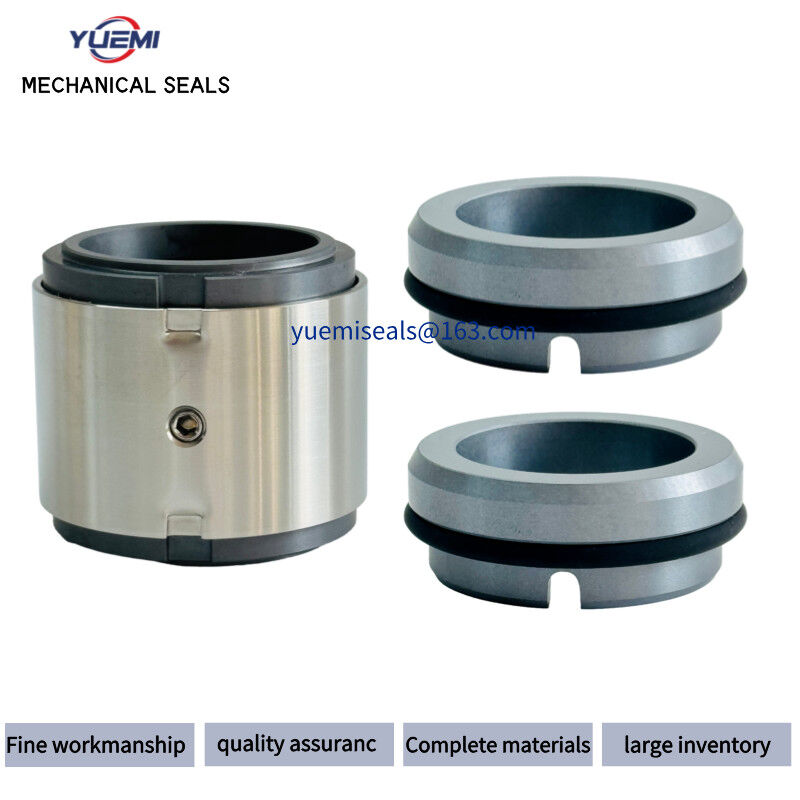

Nuestro modelo de sellado mecánico M74D puede reemplazar al BG M74D, que se utiliza ampliamente para bombas industriales.
La combinación normal de materiales incluye SIC/RESIN CARBON/NBR/SS304,sic/sic/nbr/ss304,tc/tc/nbr/ss316 y demás.
También podemos hacer cambios según las necesidades del cliente o diseñar un nuevo tipo de sello mecánico para satisfacer las necesidades del cliente.
| Serie Mecánica de anillos O Condiciones de funcionamiento: Temperatura: -20oC + 180oC Presión: ≤ 2,5 MPa Velocidad: ≤ 15 m/s Tipo de asiento: Se trata de un sistema de gestión de la seguridad de los vehículos. |
Materiales para la fabricación: El anillo estacionario:V1,Q2,Q1,U2,B,A Anillo giratorio:B,A,Q1,Q2,U2 Sello secundario:P,E,V,M1,M2 Muelles y piezas metálicas: F, G, M |
| 1.Aplicaciones:Aplicaciones:Agua limpia, aguas residuales, aceite y otros fluidos moderadamente corrosivos. | |
| tamaño del sello D (mm) |
d3 | d6 | d7 | d8 | El 1 | - ¿Qué es eso? | El 8 | El 9 | Mx |
| 18 | 33 | 27 | 33 | 3 | 61.0 | 38 | 19.5 | 11.5 | M5 |
| 20 | 35 | 29 | 35 | 3 | 61.0 | 38 | 19.5 | 11.5 | M5 |
| 22 | 37 | 31 | 37 | 3 | 61.0 | 38 | 19.5 | 11.5 | M5 |
| 24 | 39 | 33 | 39 | 3 | 61.0 | 38 | 19.5 | 11.5 | M5 |
| 25 | 40 | 34 | 40 | 3 | 61.0 | 38 | 19.5 | 11.5 | M5 |
| 28 | 43 | 37 | 43 | 3 | 62.0 | 39 | 19.5 | 11.5 | M6 |
| 30 | 45 | 39 | 45 | 3 | 62.0 | 39 | 19.5 | 11.5 | M6 |
| 32 | 47 | 42 | 48 | 3 | 62.0 | 39 | 19.5 | 11.5 | M6 |
| 33 | 48 | 42 | 48 | 3 | 62.0 | 39 | 19.5 | 11.5 | M6 |
| 35 | 50 | 44 | 50 | 3 | 62.0 | 39 | 19.5 | 11.5 | M6 |
| 38 | 55 | 49 | 56 | 4 | 69.0 | 41 | 22.0 | 14.0 | M6 |
| 40 | 57 | 51 | 58 | 4 | 70.0 | 42 | 22.0 | 14.0 | M6 |
| 43 | 60 | 54 | 61 | 4 | 70.0 | 42 | 22.0 | 14.0 | M6 |
| 45 | 62 | 56 | 63 | 4 | 70.0 | 42 | 22.0 | 14.0 | M6 |
| 48 | 65 | 59 | 66 | 4 | 70.0 | 42 | 22.0 | 14.0 | M6 |
| 50 | 67 | 62 | 70 | 4 | 73.0 | 43 | 23.0 | 15.0 | M6 |
| 53 | 70 | 65 | 73 | 4 | 73.0 | 43 | 23.0 | 15.0 | M6 |
| 55 | 72 | 67 | 75 | 4 | 73.0 | 43 | 23.0 | 15.0 | M8 |
| 58 | 79 | 70 | 78 | 4 | 86.0 | 56 | 23.0 | 15.0 | M8 |
| 60 | 81 | 72 | 80 | 4 | 86.0 | 56 | 23.0 | 15.0 | M8 |
| 63 | 84 | 75 | 83 | 4 | 85.0 | 55 | 23.0 | 15.0 | M8 |
| 65 | 86 | 77 | 85 | 4 | 85.0 | 55 | 23.0 | 15.0 | M8 |
| 68 | 89 | 81 | 90 | 4 | 91.0 | 55 | 26.0 | 18.0 | M8 |
| 70 | 91 | 83 | 92 | 4 | 92.0 | 56 | 26.0 | 18.0 | M8 |
| 75 | 99 | 88 | 97 | 4 | 92.0 | 56 | 26.0 | 18.0 | M8 |
| 80 | 104 | 95 | 105 | 4 | 92.5 | 56 | 26.2 | 18.2 | M8 |
| 85 | 109 | 100 | 110 | 4 | 92.5 | 56 | 26.2 | 18.2 | M8 |
| 90 | 114 | 105 | 115 | 4 | 92.5 | 56 | 26.2 | 18.2 | M8 |
| 95 | 119 | 110 | 120 | 4 | 90.5 | 56 | 25.2 | 17.2 | M8 |
| 100 | 124 | 115 | 125 | 4 | 90.5 | 56 | 25.2 | 17.2 | M8 |
