Datos del producto:
|
| Pumpas: | BOMBA DE GRUNDFOS | Cara del sello: | Car Vs Cer, SIC VS SIC, y también |
|---|---|---|---|
| Servicio: | Servicios OEM personalizados | Especificación: | Agujero del eje 10-100 mm |
| En la cara: | Carbono, Sic, Tc | Los anillos O: | Se aplican las siguientes medidas: |
| Resaltar: | G60 Silla de sello mecánico,sello mecánico de carburo de silicio |
||

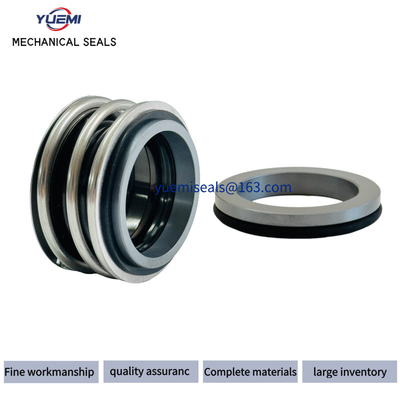

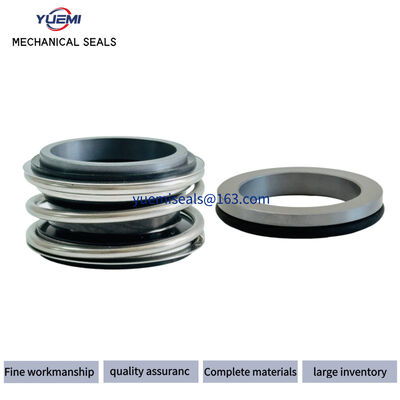

El sello mecánico MG1 de Elastomer Bellows es adecuado para una amplia gama de condiciones de servicio.La gama de sellos mecánicos de tipo 1 está diseñada para una aplicación universal: bombas, mezcladoras, compresores de aire, ventiladores y otros equipos giratorios. Se utiliza con frecuencia en la industria de la celulosa y el papel, la petroquímica, el procesamiento de alimentos, el tratamiento de aguas residuales,industrias de procesamiento químico y generación de energía.
Transmisión fiable debido al diseño especial en la banda de transmisión y las muescas de transmisión.
Balanceamiento especial en los fuellettes de elastómeros. diseño,validable en aplicaciones de alta presión
El SSello de ángulo, equilibrado, bidireccional
Buena capacidad de intercambio, datos dimensionales de 1U conforme con el estándar estadounidense, 1K conforme con el estándar del Reino Unido.
Disponible en tamaños métricos e pulgadas
| D1 (mm) | Código de tamaño | D3 | D7 | L4 | L1 | L11 | L12 | |
| 10 | 0100 | 24.00 | 21.00 | 6.60 | 14.50 | 25.90 | 33.40 | |
| 12 | 0120 | 24.00 | 23.00 | 6.60 | 15.00 | 25.90 | 33.40 | |
| 14 | 0140 | 28.00 | 25.00 | 6.60 | 17.00 | 28.40 | 33.40 | |
| 15 | 0150 | 28.00 | 27.00 | 6.60 | 17.00 | 28.40 | 33.40 | |
| 16 | 0160 | 28.00 | 27.00 | 6.60 | 17.00 | 28.40 | 33.40 | |
| 18 | 0180 | 31.00 | 33.00 | 7.50 | 19.50 | 30.00 | 37.50 | |
| 20 | 0200 | 36.00 | 35.00 | 7.50 | 21.50 | 30.00 | 37.50 | |
| 22 | 0220 | 36.00 | 37.00 | 7.50 | 21.50 | 30.00 | 37.50 | |
| 24 | 0240 | 40.50 | 39.00 | 7.50 | 22.50 | 32.50 | 42.50 | |
| 25 | 0250 | 41.00 | 40.00 | 7.50 | 23.00 | 32.50 | 42.50 | |
| 28 | 0280 | 47.00 | 43.00 | 7.50 | 26.50 | 35.00 | 42.50 | |
| 30 | 0300 | 47.00 | 45.00 | 7.50 | 26.50 | 35.00 | 42.50 | |
| 32 | 0320 | 51.00 | 48.00 | 7.50 | 27.50 | 35.00 | 47.50 | |
| 33 | 0330 | 51.00 | 48.00 | 7.50 | 27.50 | 35.00 | 47.50 | |
| 35 | 0350 | 55.00 | 50.00 | 7.50 | 28.50 | 35.00 | 47.50 | |
| 38 | 0380 | 58.00 | 56.00 | 9.00 | 30.00 | 36.00 | 46.00 | |
| 40 | 0400 | 60.00 | 58.00 | 9.00 | 30.00 | 36.00 | 46.00 | |
| 43 | 0430 | 63.30 | 61.00 | 9.00 | 30.00 | 36.00 | 51.00 | |
| 45 | 0450 | 65.00 | 63.00 | 9.00 | 30.00 | 36.00 | 51.00 | |
| 48 | 0480 | 69.00 | 66.00 | 9.00 | 30.50 | 36.00 | 51.00 | |
| 50 | 0500 | 71.00 | 70.00 | 9.50 | 30.50 | 38.00 | 50.50 | |
| 53 | 0530 | 76.00 | 73.00 | 11.00 | 33.00 | 36.50 | 59.00 | |
| 55 | 0550 | 78.00 | 75.00 | 11.00 | 35.00 | 36.50 | 59.00 | |
| 58 | 0580 | 82.00 | 78.00 | 11.00 | 37.00 | 41.50 | 59.00 | |
| 60 | 0600 | 85.00 | 80.00 | 11.00 | 38.00 | 41.50 | 59.00 | |
| 65 | 0650 | 90.00 | 85.00 | 11.00 | 40.00 | 41.50 | 69.00 | |
| 68 | 0680 | 94.00 | 90.00 | 11.30 | 40.00 | 48.70 | 68.70 | |
| 70 | 0700 | 97.00 | 92.00 | 11.30 | 40.00 | 48.70 | 68.70 | |
| 75 | 0750 | 102.00 | 97.00 | 11.30 | 40.00 | 48.00 | 68.70 | |
| 80 | 0800 | 108.00 | 105.00 | 12.00 | 40.00 | 48.00 | 78.00 | |
| 85 | 0850 | 117.00 | 110.00 | 14.00 | 41.00 | 46.00 | 76.00 | |
| 90 | 0900 | 126.00 | 115.00 | 14.00 | 45.00 | 51.00 | 76.00 | |
| 95 | 0950 | 131.00 | 120.00 | 14.00 | 46.00 | 51.00 | 76.00 | |
| 100 | 1000 | 136.00 | 125.00 | 14.00 | 47.00 | 51.00 | 76.00 | |
